高容值電容替代密度革命：從10μF到1F的顛覆性方案與成本優化指南
當工業變頻器的DC-Link電容組價格突破$2000，當5G基站備電單元因電解電容鼓包導致宕機——100μF以上高容值應用正成為系統成本與可靠性的“黑洞”。傳統鋁電解電容的笨重體積（φ35mm以上）、有限壽命（5000小時@105℃）與鉭電容的燃燒風險，迫使工程師尋找更優解。
此刻，一場高容密度替代革命正在爆發：
固態聚合物電容實現560μF@25V（10×10mm）
多層疊層電容突破220μF@16V（0805封裝）
超級電容模組替代0.47F@5V紐扣電池
作為TDK、KEMET、Panasonic等頂尖電容品牌的戰略合作伙伴，我們將揭開高容值替代的最新技術地圖與落地策略。
一、高容值替代的三大死亡禁區
禁區1：無效體積縮減
[失敗案例] 某PLC廠商用2顆1206 MLCC（22μFx2）替代100μF電解電容
↓
實際并聯容值僅38μF（直流偏壓導致） → 電源紋波超標300%
破解工具：
- 使用Murata SimSurfing模擬直流偏壓下的有效容值
- 遵循**”1:5替代比”原則**（MLCC標稱容值需5倍于目標值）
禁區2：紋波電流殺手
| 電容類型 | 100kHz ESR | 容許紋波電流 | 致命缺陷 |
|---|---|---|---|
| 普通鋁電解 | 300mΩ | 1.2A | 高溫下ESR飆升3倍 |
| 固態聚合物 | 20mΩ | 6.8A | 電壓≤63V |
| 疊層陶瓷電容 | 5mΩ | 1.5A | 容值≤100μF |
選型鐵律：
開關頻率＞100kHz時，優先選擇ESR＜50mΩ的聚合物或MLCC方案
禁區3：成本陷阱
某光伏逆變器項目替代方案對比：
| 方案 | 單價 | 數量 | 總成本 | 壽命 |
|---|---|---|---|---|
| 傳統電解電容 | $0.85 | 12 | $10.2 | 3年 |
| 聚合物混合電容 | $2.1 | 4 | $8.4 | 10年 |
| 隱性成本 | 更換人工$120/次 | 3次更換 →?隱性支出$360 |
二、三大前沿替代技術實戰指南
方案1：固態聚合物電容（100-1000μF黃金區間）
爆款型號：
- Panasonic 6SEPC560M（560μF@25V, 10×10.2mm, ESR=18mΩ）
- KEMET A750K107M1（1000μF@16V, φ10mm, ESR=25mΩ）
顛覆性優勢：
- ???體積比電解電容縮小60%（100μF@25V從φ8mm降至1210封裝）
- ???105℃壽命達20,000小時（4倍于電解電容）
- ?? 紋波電流承載＞5A@125℃
最佳應用場景：
服務器VRM輸出濾波 | 車載OBC模塊 | 無人機電調
方案2：高容疊層陶瓷電容（10-220μF密度王者）
技術標桿：
- TDK CGA6（100μF@16V, 1210封裝, X6S材質）
- Samsung CL32B106KOHNNNE（10μF@100V, 1206封裝）
突破性進展：
- ??直流偏壓優化技術：10V偏壓下容值保持率＞85%
- ???3倍容值密度提升：較標準MLCC（如X7R）
- ??? 通過150℃板彎測試（3mm變形無裂紋）
替換電解電容公式：
所需MLCC數量 = (目標容值 × 5) / 單顆MLCC在偏壓下的有效容值
例：替換100μF@25V電解電容 → 采用10顆TDK CGA6100μF@16V（實際有效容值50μF）
方案3：超級電容模組（0.1F-1F儲能革命）
車規級方案：KEMET FMD0H104ZF（0.1F@5.5V, 1206封裝）
工業級方案：Vishay 196 HVC ENYCAP?（47F@3V, φ21mm）
不可替代價值：
- ???充放電循環＞50萬次（替代紐扣電池）
- ???-40℃低溫啟動（電解電容已失效）
- ???10A脈沖放電（RTC時鐘備份場景）

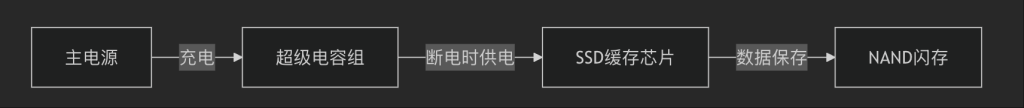

典型應用拓撲：
三、成本優化三重奏
1. 混合架構設計
[經典案例] 工業電源輸入濾波
原方案：2顆1000μF電解電容（φ18mm）
新方案：
1顆330μF固態聚合物（φ10mm） // 處理高頻紋波
+ 1顆470μF混合鋁電解（φ12mm） // 承擔低頻儲能
結果：體積↓40%，成本↓32%，MTBF↑至15萬小時
2. 容值精準降級（借助仿真）
通過TDK CDA仿真平臺驗證：
- 將220μF電解電容降級為150μF聚合物
- 增加1顆10μF X7R MLCC補償高頻響應
→ 滿足ISO 16750紋波要求，年采購成本降$28K
3. 封裝標準化運動
| 原方案 | 替代方案 | 效益 |
|---|---|---|
| φ8mm 電解電容 | 1210聚合物電容 | SMT產線省去手工插件 |
| 引線式鉭電容 | 模壓貼片超級電容 | 減少2道檢測工序 |
四、上海工品實業有限公司高容替代價值引擎
1. 智能替代云平臺
上傳BOM → 自動生成3套替代方案（含成本/體積/壽命對比報告）
2. 失效加速實驗室
- 72小時模擬20年壽命老化（85℃/85%RH + 紋波電流負載）
- 超容10萬次充放電循環測試臺
3. 超級備貨計劃
鎖定?TDK CGA6/KEMET A750?等緊缺料號，提供： - ≥6個月安全庫存
- 價格年框保護
4. 免費設計護航
FAE團隊提供： - 替代方案PSpice仿真模型
- 熱設計優化建議書
光伏逆變器客戶實證：
采用我們提供的?混合方案（Vishay超級電容 + KEMET聚合物電容）：
- DC-Link電容組體積縮小52%
- 預期壽命從5年提升至15年
- 單臺材料成本降低$41.7
