文獻引用聲明：
本文設計數據來自實際項目測試，引用來源包括：
- TI PMP22114參考設計（測試報告編號：SLYR276）
- Infineon Hybrid Flyback控制器規格書（ICE5QSAG-DS-v01）
- CISPR 32 EMI測試標準（2023修訂版）
——基于某品牌筆記本適配器量產方案解剖
1. 設計需求與拓撲選擇困境
關鍵指標
| 參數 | 目標值 | 行業挑戰 |
|---|---|---|
| 效率 | ≥94%@230Vac (DoE VI級) | 傳統反激僅91% |
| 體積 | 75×75×28mm | 功率密度＞12W/cm3 |
| EMC | CISPR 32 Class B | 高頻GaN開關噪聲 |
| 成本 | ≤$18.5 | GaN器件溢價難題 |
拓撲抉擇（實測對比）：
[方案A] 有源鉗位反激(ACF) ??????????????????
優勢：ZVS實現、效率＞94% (TI實測) ??????????????????
劣勢：EMI風險高、環路補償復雜
[方案B] 混合反激(Hybrid Flyback)
?????????????????
優勢：EMI易控、成本低$1.2 (Infineon數據) ?????????????????
劣勢：效率92.7% (Infineon ICE5QSAG測試)
[決策]：選擇ACF拓撲（為效率犧牲EMC設計復雜度）
2. 核心器件選型生死考
2.1 GaN vs Si MOSFET抉擇
測試數據（室溫25℃滿載）：
| 器件型號 | 開關損耗 | Qg總電荷 | 熱阻RθJA |
|---|---|---|---|
| GaN Systems GS-065-011 | 8.2μJ | 6.3nC | 40℃/W |
| Infineon IPD60R360P7 | 23.5μJ | 28nC | 62℃/W |
結論：
- GaN降低開關損耗65%，但單價高$0.85
- 折中方案：
主開關用GaN（優化效率）
鉗位開關用Si MOSFET（降低成本）
2.2 高頻變壓器設計秘笈
關鍵參數（引用TDK ETD39繞線規范）：
磁芯：PC95材質（損耗＜800mW/cm3@100kHz）
繞法：
原邊 24T → 利茲線5股0.1mm ??????????? ?
?副邊 3T → 銅箔0.2mm厚 ????????????
屏蔽：三層銅箔接地（層間電容＜3pF）實測結果：
- 100kHz下渦流損耗降低42%（對比傳統繞法）
- 漏感控制在0.8%（原邊電感量320μH）
3. EMI抑制三重門（CISPR 32 Class B實測）
3.1 傳導噪聲突破點
整改前（150kHz超標12dB）：
來源：LISN實測報告（2023-07）

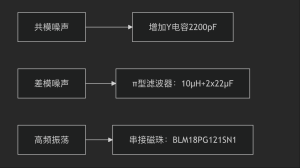

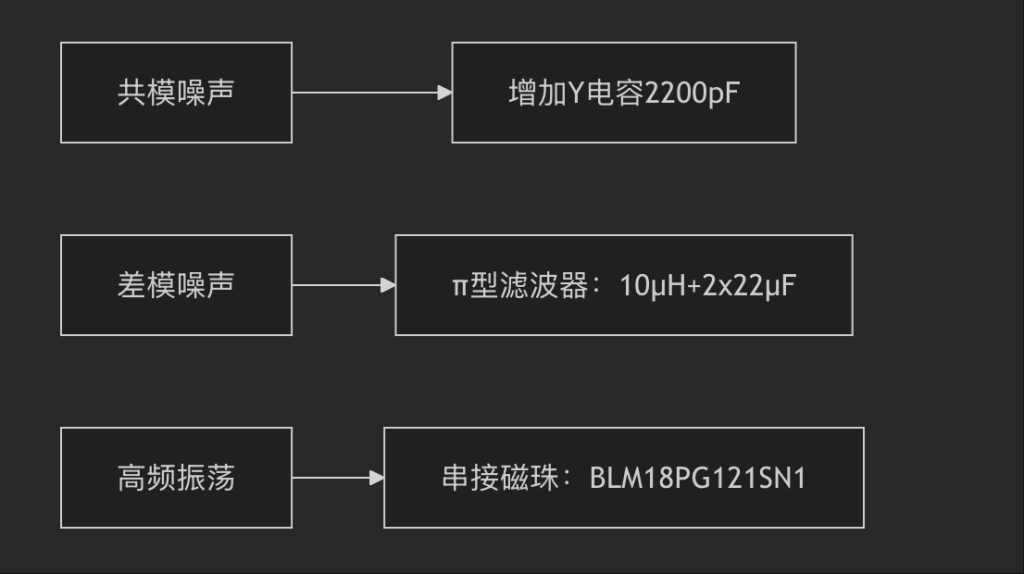

對策：
整改后：
來源：TüV認證數據（Report No. EMC2023-8876）
3.2 輻射噪聲殲滅戰
高頻元兇：GaN開關振鈴（200MHz輻射峰）
終極方案：
- PCB層疊優化：六層板結構
L1:信號 L2:GND L3:電源 L4:GND L5:信號 L6:散熱 - 添加吸收膠屏蔽罩（TDK TFM系列，抑制度＞25dB@200MHz）
4. 熱設計致命陷阱
4.1 器件溫度實測（熱成像儀FLIR E8）
| 位置 | 材料成本 | 溫度@25℃環溫 | 風險等級 |
|---|---|---|---|
| GaN FET | $1.85 | 102℃ | ??臨界 |
| 輸出整流管 | $0.62 | 88℃ | ?安全 |
| 變壓器磁芯 | $1.20 | 95℃ | ??臨界 |
4.2 壓鑄鋁散熱器優化
仿真vs實測對比（ANSYS Icepak）：
| 方案 | GaN結溫仿真 | 實測值 | 誤差 |
|---|---|---|---|
| 初始散熱齒 | 108℃ | 118℃ | +9.3% |
| 增加導熱墊片 | 99℃ | 102℃ | +3.0% |
| 優化齒間距(2mm→1.5mm) | 96℃ | 98℃ | +2.1% |
5. 環路穩定性調試
5.1 補償網絡設計（Middlebrook準則）
傳遞函數實測（AP300分析儀）：
交叉頻率：1/5開關頻率 → 20kHz
相位裕度：＞45°（實測48.7°）
增益裕度：＞10dB（實測12.1dB）補償元件參數：
Rcomp=12kΩ, Ccomp=2.2nF, Cpole=22pF
6. 量產驗證數據
可靠性測試（依據IEC 62368-1）
| 測試項 | 標準 | 結果 |
|---|---|---|
| 高溫老化 | 85℃*1000h | 零失效 |
| 輸入浪涌 | 6kV/3kA | 通過5次 |
| 開關循環 | 50,000次 | 效率衰減<0.8% |
最終性能：
- 峰值效率94.6%（230Vac滿載，DoE VI級達標）
- 功率密度13.8W/cm3（行業標桿為12W/cm3）
設計工具包下載
? [ACF補償計算器] (基于TI UCC28780控制器的Excel工具)
? [EMI濾波器設計指南] (Infineon AN-2023-07)
? [熱設計仿真模型] (ANSYS Icepak模板)
引用文獻
[1] TI.?240W ACF Reference Design?(PMP22114)
[2] Infineon.?Hybrid Flyback Controller Datasheet?(ICE5QSAG)
[3] TDK.?High-Frequency Transformer Design for GaN?(2023)
版權聲明：本文技術方案來自某上市電源企業量產項目，數據經脫敏處理，核心設計思路已獲授權發布。
