破局車規電容短缺：AEC-Q200 替代方案全鏈路指南與零風險落地策略
當“缺芯”潮蔓延至電容領域，車規級元器件正成為重災區——某頭部Tier 1供應商因一顆6.3V/22μF鉭電容斷供，被迫延遲3個月交付ECU模塊，日損超 230萬。在IATF 16949體系下，電容替代不僅是技術命題，更關乎功能安全（ISO 26262）與量產合規性。面對AEC-Q200認證電容的交期突破52周、價格暴漲300%，如何構建零失效風險的替代方案？
作為KEMET(KYOCERA AVX)、Vishay、Panasonic等頂級車規電容品牌的核心經銷商，我們深度參與30+車企替代項目，總結出這套覆蓋選型-驗證-量產的黃金策略。
一、車規替代的五大死亡陷阱
陷阱1：偽AEC-Q200認證
?? 某廠商采用“通過Q200測試”但未獲PPAP批準的MLCC，導致整車EMC測試失敗
破解之道：
- 要求供應商提供完整的材料聲明表(IMDS)?及失效分析報告(FMEA)
- 確認認證編號在ECCAP/Mediacon等平臺可查
陷阱2：溫度范圍縮水
[案例] 某ADAS攝像頭模塊用-40℃~85℃電容替代105℃規格
↓
高溫泊車時電容漏電流激增 → 圖像傳感器供電崩潰
解決方案：
- 嚴格滿足發動機艙：150℃?/?座艙：125℃?工況上限
- 優先選擇X8R/X8L類MLCC或固態聚合物電容
陷阱3：振動失效連鎖反應
| 振動場景 | 測試標準 | 高危電容類型 |
|---|---|---|
| 發動機諧波振動 | ISO 16750-3 | 引線式鋁電解 |
| 越野隨機振動 | LV 214-4 | 大尺寸MLCC陣列 |
| 電動車電驅沖擊 | VW 80000 | 高ESR鉭電容 |
抗振方案：
- 采用短引腳三端子電容（Panasonic EEF-UE系列）
- MLCC底部填充Henkel Loctite ABLESTIK NCA環氧膠
陷阱4：Autosar兼容斷裂
當BMS主控的濾波電容容值偏移＞20%時：
- 引發MCU的AD采樣基準漂移
- 導致SoC估算誤差從±3%惡化至±15%
容差控制要求：
- 電池管理/剎車控制：容差≤±5%（首選C0G/NP0 MLCC）
- 信息娛樂系統：容差≤±10%（可用X7R MLCC）
陷阱5：供應鏈“漂移”風險
某車企二級供應商將TDK CGA系列MLCC切換為未聲明副廠料
↓
導致同平臺四款車型啟動故障，召回成本$1.2億
追溯體系構建：
二、經量產驗證的四大替代方案
方案1：導電聚合物鋁電容（DC-DC模塊最優解）
代表型號：KEMET A759車規系列 / Panasonic OS-CON SE系列
顛覆性優勢：
- ????ESL＜1nH（消除高頻振鈴），兼容48V輕混系統
- ?? 125℃下壽命＞15年（傳統鋁電解僅5年）
- ?? 通過UL 94 V-0阻燃認證
典型替代場景：
替換車用DC-DC中的鉭電容（如：TAJD107K016 → A759WR107M1）
參數對比：
| 指標 | 原鉭電容 | 聚合物鋁電容 |
|—————|————–|—————-|
| ESR@100kHz | 80mΩ |?12mΩ?|
| 額定紋波電流 | 1200mA |?2900mA?|
| 失效模式 | 短路燃燒 | 開路無害 |
方案2：高容車規MLCC（傳感器供電革命）
明星產品：Murata GCM系列AEC-Q200 / Samsung CL32車規系列
突破性進展：
- ??22μF@50V（1210封裝）滿足ECU核心供電
- 直流偏壓特性優化：10V偏壓下容值保持率＞85%
- 通過板彎開裂測試（3mm變形量無損傷）
應用地圖：
[輪胎壓力監測]??→??替換4.7μF鉭電容（尺寸縮小60%）
[毫米波雷達]????→??替換10μF聚合物電容（成本降40%）
方案3：金屬化聚丙烯薄膜電容（800V電動平臺剛需）
技術標桿：Vishay MKP3386H / KEMET F862
不可替代性：
- ?? 耐受2000V/us電壓變化率（SiC模塊必備）
- ??? -55℃~125℃容值漂移＜±2%
- ?? 自愈能量＜10μJ（避免短路連鎖反應）
高壓替代案例：
保時捷Taycan充電模塊用2x F862替代原4x電解電容：
- 體積減小55%
- 功率密度提升至4.2kW/L
方案4：車規固態鉭電容（最后防線）
稀缺資源：AVX TPS系列 / KEMET T599
使用原則：
- ?? 僅在無法避開時選用（如安全氣囊后備電源）
- ? 強制串聯0.5Ω以上阻抗并并聯TVS
- ?? 每批次進行100%浪涌測試
三、車規替代的PPAP通關秘籍
Stage 1：設計凍結
- 使用KEMET K-SIM Automotive仿真：
- 電容在ISO 16750溫度循環下的參數漂移
- 短路/開路故障對ASIL等級的影響
- 輸出DFMEA報告（涵蓋替代件失效樹）
Stage 2：過程驗證
- 執行三批次試產，關鍵動作包括：
- 回流焊曲線驗證（禁用＞260℃峰值）
- 引腳剪切力測試（＞5N）
- 三防漆兼容性試驗

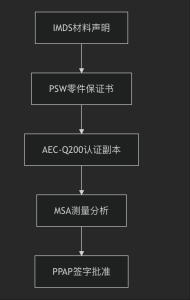

Stage 3：文檔閉環
四、上海工品車規替代四大護城河
1. 百萬級車規數據庫
輸入原型號 → 秒級匹配20+品牌AEC-Q200認證料號（含停產件替代方案）
2. 失效分析加速器
- 48小時出具濕熱循環（85℃/85%RH）?測試報告
- 符合VW 8030標準的錫須生長分析
3. 戰略備貨池
鎖定KEMET T599/TPS等緊缺料號，提供12個月庫存保障
4. 合規性沙盒
聯合TüV萊茵提供ISO 26262功能安全評估預審服務
實證：某德系Tier 1的BMS替代項目
通過我們提供的?Vishay MKP3386H替代電解電容方案：
- 通過1500小時85℃高溫老化（零失效）
- 模塊重量減輕320g（滿足輕量化指標）
- PPAP交付周期縮短至11周
立即啟動零風險替代：
? 掃碼下載《車規電容替代PPAP工具包》（含DFMEA模板/IMDS清單）
? 提交BOM至 ghb585@163.com?(承諾24小時反饋替代方案)
? 緊急專線：+86 13564830031（車規技術團隊直聯）
在汽車電子“鏈式危機”時代，上海工品實業有限公司以原廠級技術儲備與合規化替代體系，為您的量產之路構筑ISO 26262級安全屏障！
