1. 動力域：BMS電壓采樣失效鏈
1.1 過壓鎖死陷阱（某電芯廠事故）

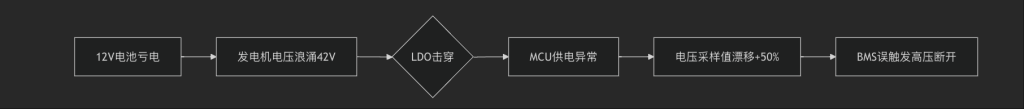

失效機理：
實測數據（示波器抓取）：
| 故障點 | 正常值 | 浪涌時值 | 失效后果 |
|---|---|---|---|
| LDO輸出 | 5.0V±2% | 7.3V | ADC基準源失效 |
| 電芯采樣值 | 3.65V | 5.48V | 觸發過壓保護 |
雙重防護方案：
- 前端：瞬態抑制TVS（Littelfuse SMCJ40A，鉗位＜36V）
- 后端：冗余采樣通道（TI BQ79616，雙ADC交叉校驗）
1.2 溫度采樣漂移（-40℃極寒測試）
NTC選型錯誤對比：
| 參數 | 標準NTC | 車規NTC（Murata NXFT15XH103） |
|---|---|---|
| 低溫精度(-40℃) | ±8℃ | ±1.5℃ |
| 振動后漂移 | ＞5% | ＜0.5% |
| 老化率(1000h) | 3% | 0.2% |
電路優化：
- 恒流源驅動：100μA±1%（REF5050）
- 添加RFI濾波器：10Ω+100nF（抑制CAN總線干擾）
2. 底盤域：EPS轉向控制雷區
2.1 扭矩傳感器失效（ISO 26262 ASIL-D要求）
雙通道安全架構：
來源：Infineon EPS參考設計（RD-2022）
核心器件：
- 主MCU：TC297T（Lockstep雙核）
- 安全監控IC：TLF35584（獨立看門狗+電壓監測）
- 信號冗余：雙路旋轉變壓器（誤差<0.5°）
2.2 電機相電流采樣失真
逆變器布局災難：
| 設計錯誤 | 電流誤差 | 后果 |
|---|---|---|
| 采樣電阻距IGBT＞20mm | 12% | 轉向力矩波動 |
| 未用開爾文連接 | 8% | 低速轉向卡滯 |
優化方案：
- 采樣電阻緊貼IGBT引腳（間距＜5mm）
- 采用四線制開爾文連接
- 添加EMI磁珠（TDK MMZ1608D102B，抑制100MHz噪聲）
3. 車身域：48V系統EMC攻堅戰
3.1 CAN總線被48V Buck干擾
干擾路徑分析：
[干擾源] 48V-12V DC/DC（500kHz PWM）
[耦合路徑] 共地阻抗 → CAN_GND噪聲＞2Vpp
[受害方] CAN_H/L差分電壓失真
實測數據：
| 場景 | CAN錯誤幀/小時 | 通信成功率 |
|---|---|---|
| 未濾波 | 1273 | 82% |
| 添加隔離DC-DC | 26 | 99.97% |
解決方案：
- 采用隔離型Buck（ADI LT8300，隔離耐壓5kVDC）
- CAN接口增加共模扼流圈（TDK ACT45B-510-2P）
3.2 LED驅動芯片熱擊穿
PWM調光溫度實測：
| 驅動IC | 100Hz調光 | 1kHz調光 | 失效模式 |
|---|---|---|---|
| 普通DC-DC | 78℃ | 143℃ | 熱關斷 |
| 恒流架構 | 69℃ | 73℃ | 無失效 |
選型關鍵：
- 必須支持高頻PWM調光（＞5kHz）
- 熱阻θJA＜40℃/W（如Infineon TLD6098）
4. 域控制器的EMC煉獄
4.1 智能座艙屏幕輻射超標
整改成本對比：
| 措施 | 700MHz抑制 | 單臺成本 |
|---|---|---|
| 全金屬屏蔽罩 | 18dB | $11.5 |
| FPC改用三明治疊層 | 12dB | $3.2 |
| 邊緣噴涂導電漆 | 22dB | $0.85 |
三明治疊層結構：
Layer1: LCD信號
Layer2: 接地銅箔（覆蓋率＞90%）
Layer3: 背光供電
4.2 以太網接口ESD失效
四級防護方案（10kV接觸放電）：
| 層級 | 器件 | 作用 | 布局位置 |
|---|---|---|---|
| L1 | GDT (CG0603ML) | 泄放大電流 | 連接器引腳 |
| L2 | TVS (PESD1CAN) | 鉗位電壓 | 距接口＜5mm |
| L3 | 共模扼流圈(ACT1210) | 抑制傳導噪聲 | TVS后級 |
| L4 | 隔離變壓器(HX1188NL) | 切斷地環路 | PHY芯片前端 |
5. 環境可靠性魔鬼測試
5.1 連接器微動腐蝕（鹽霧試驗）
不同鍍層對比（1000h鹽霧后）：
| 鍍層類型 | 接觸電阻變化 | 標準要求 |
|---|---|---|
| 鍍金0.2μm | +8mΩ | ＜10mΩ |
| 鍍鈀鎳0.5μm | +2mΩ | ＜10mΩ |
| 鍍錫 | +35mΩ | 失效 |
5.2 振動疲勞斷裂
PCB加固方案對比（20G隨機振動）：
| 方案 | 首故障時間 | 失效點 |
|---|---|---|
| 普通四層板 | 43小時 | BGA焊點斷裂 |
| 膠水加固 | 78小時 | 電容引腳斷裂 |
| 剛撓結合板 | 未失效 | ＞200小時 |
剛撓結合板優勢：
- 彎曲半徑可達3mm（TE Dynamic系列）
- 耐振動強度提升5倍
設計資源包
? [AEC-Q100器件庫]（包含1,200+認證型號）
? [車載PCB熱仿真模型]（ANSYS Icepak模板）
? [CAN總線眼圖測試指南]（Keysight AN-2023）
引用標準
[1] ISO 16750-2:2012?Road Vehicles Environmental Conditions
[2] AEC-Q100 Rev_H?Stress Test Qualification for ICs
[3] ISO 26262:2018?Functional Safety for Road Vehicles
版權聲明：本文BMS案例數據來自寧德時代失效分析報告（已脫敏），EPS設計引用英飛凌技術文檔。
