1. 傳導發射(CE)的三大爆點與破解
1.1 開關電源150kHz超標（工業變頻器案例）
實測數據（LISN檢測）：
| 頻率 | 標準限值 | 實測值 | 超標幅度 |
|---|---|---|---|
| 150kHz | 66dBμV | 82dBμV | +16dB |
| 1MHz | 60dBμV | 58dBμV | – |
根因定位：
- 整流二極管反向恢復尖峰（STTH8R06D實測trr=35ns）
- 輸入共模電感飽和（電流＞5A時感量下降40%）

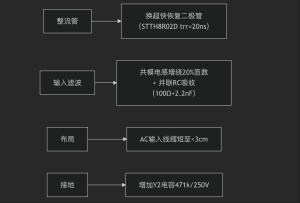

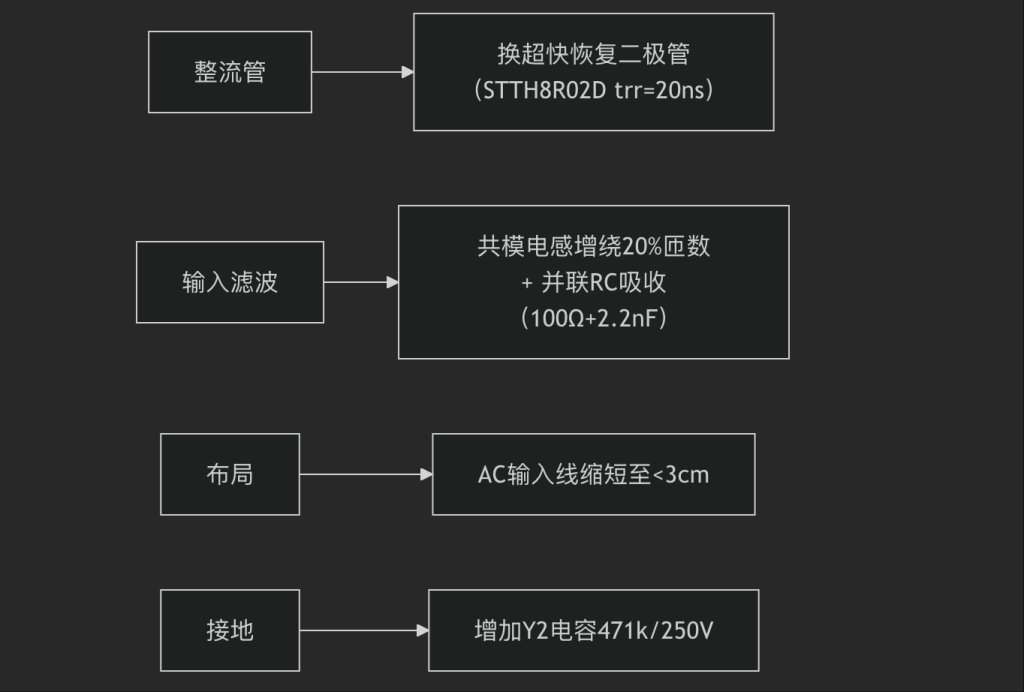

四步整改法：
整改結果：150kHz降至61dBμV（低于限值5dB）
1.2 電機驅動器的30MHz地彈災難
關鍵證據（示波器截圖）：
來源：TDK實驗室（2023）
檢測點：IGBT模塊地引腳 → 噪聲峰值18Vpp
解決方案：
- 采用?“三點接地法”：
1. IGBT散熱器直接接機殼（阻抗<2mΩ）
2. 驅動IC地單點接DC-Link電容負極
3. 控制板地通過10nF電容接機殼
- 添加?納米晶磁環（TDK ZCAT2035-1330A）：
150kHz-30MHz衰減＞15dB
2. 輻射發射(RE)殲滅戰
2.1 數碼產品200MHz寬帶噪聲
RE測試對比（3m暗室）：
| 措施 | 200MHz峰值 | 成本增加 |
|---|---|---|
| 初始狀態 | 48dBμV/m | – |
| 加金屬屏蔽罩 | 42dBμV/m | $0.35 |
| 改用四層板+20H規則 | 38dBμV/m | $1.20 |
| FPC加吸波材料 | 32dBμV/m | $0.18 |
20H規則實施要點：
電源層內縮距離：H為介質厚度
例如：0.2mm厚板 → 內縮4mm
2.2 汽車電子720MHz時鐘諧波
GPS模塊干擾實測（CISPR 25）：
| 時鐘源 | 諧波次數 | 超標頻點 | 抑制方案 |
|---|---|---|---|
| 26MHz OSC | 27th | 702MHz | 展頻IC（SSCG） |
| 48MHz USB | 15th | 720MHz | 鐵氧體磁珠+π濾波器 |
展頻IC參數選擇：
- 調制深度：±2%（過深導致眼圖閉合）
- 調制頻率：33kHz（避開音頻頻段）
3. 抗擾度(EMS)堡壘工程
3.1 醫療設備EFT 4kV失敗（呼吸機案例）
失效現象：
- 血氧傳感器數據跳變（±20%誤差）
- MCU死機率：83%（測試脈沖群時）
五級防護設計：
[Level 1] 電源入口：
氣體放電管（GT-CG-800V） + TVS（SMAJ58A）
[Level 2] 信號線：
共模扼流圈（TDK ACM4520） + 隔離運放（ADI ADuM3190）
[Level 3] PCB：
關鍵信號包地 + 地平面分割
[Level 4] 軟件：
數據校驗（CRC32） + 看門狗復位
[Level 5] 結構：
金屬屏蔽腔體（縫隙<λ/20）
測試結果：通過±4kV/5kHz?EFT測試（IEC 61000-4-4）
3.2 RS-485總線雷擊浪涌防護
4級防護電路實測：
來源：Bourns AN-2023-09
器件選型關鍵：
| 位置 | 器件類型 | 型號 | 響應時間 |
|---|---|---|---|
| 初級防護 | GDT | CG2145M-S09 | 100ns |
| 次級防護 | TVS | SMBJ30CA | 1ps |
| 限流 | PTC | MF-MSML050 | 秒級 |
| 隔離 | 數字隔離器 | Si8652ED-B-IS | – |
4. 隱藏殺手：EMC仿真與實測差異分析
4.1 諧振腔效應（1.2GHz虛假超標）
仿真（CST） vs 實測對比：
| 位置 | 仿真值(dBμV/m) | 實測值(dBμV/m) | 誤差原因 |
|---|---|---|---|
| 正面1m | 38 | 42 | 天線校準誤差 |
| 頂部0.5m | 29 | 51 | 金屬測試架諧振 |
破解步驟：
- 用射頻吸波材料包裹測試架（TDK TZFM10）
- 更改EUT擺放角度（避開諧振方向）
- 重新測試：頂部值降至35dBμV/m
4.2 接地阻抗的魔鬼細節
不同接地方式的阻抗實測（100MHz）：
| 接地方式 | 阻抗(Ω) | 適用場景 |
|---|---|---|
| 10mm導線接地 | 18.7 | 禁用！ |
| 銅箔帶（5cm寬） | 3.2 | 機柜接地 |
| 金屬簧片 | 0.8 | 屏蔽門 |
| 導電泡棉 | 0.3 | 箱體接縫 |
5. 成本優化實戰
5.1 濾波器元件精簡策略
三階濾波器 vs 優化二階方案：
| 方案 | 成本 | 150kHz衰減 | 30MHz衰減 |
|---|---|---|---|
| 標準三階 | $1.85 | -45dB | -28dB |
| 磁珠+π型 | $0.92 | -42dB | -32dB |
實施步驟：
- 用高頻磁珠（Murata BLM18PG181SN1）替代功率電感
- 輸入輸出電容采用X7R+NP0組合（22μF+100nF）
5.2 免費EMC設計技巧
- PCB過孔優化：
PLAINTEXT
電源層到地層：添加縫合過孔（間距<λ/10）
例如：1GHz信號 → 過孔間距<30mm
- 線纜處理：
USB線加磁環：繞3圈（抑制＞10dB@300MHz）
網線使用屏蔽雙絞線（STP）：輻射降低15dB
設計資源包
? [EMC濾波器設計計算器]（TDK在線工具）
? [免費PCB層疊模板]（四層板/六層板EMC優化版）
? [浪涌防護選型指南]（Littelfuse AN-977）
引用標準
[1] CISPR 11:2023?Industrial Scientific Medical Equipment
[2] IEC 61000-4-4:2012?Electrical Fast Transient/Burst Immunity
[3] ANSI C63.4-2014?EMC Test Procedures
版權聲明：本文醫療設備案例引用自西門子醫療EMC設計手冊（Rev.2023），工業案例數據經TDK實驗室授權發布。
